MIKROFON HM-198 ICOM 7100

... Chciałem przedstawić schemat mikrofonu do ICOM 7100 i jego wyprowadzenia:

Spektakularne uderzenie pioruna w antenę SR5W



Zjawisko rzadko daje się zarejestrować ale tym razem udało się nagrać film z uderzenia pioruna w antenę SR5W  na kominie Elektrociepłowni Kawęczyn ,  robi wrażenie

Polecam warto obejrzeć

RIB do MOTOROLI

W wyniku potrzeby zaprogramowania Motoroli  postanowiłem wykonać uniwersalny programator, czym   chciałbym się z Wami  podzielić.

Oto schemat;

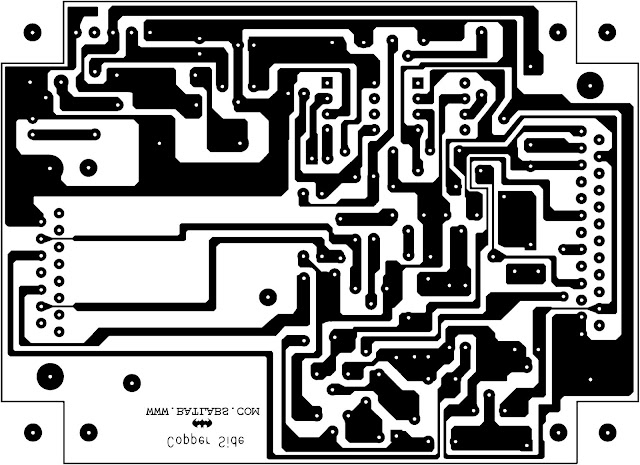

Płytki PCB  tym razem nie wykonywałem sam, kupiłem na Allegro za parę złotych, ale jeśli masz ochotę wykonać PCB we własnym zakresie poniżej projekt do fototransferu :

..

Rozmieszczenie elementów:

Elementy:

C1, C3, C4 Electrolytic; 10uF; 25V

C2 Electrolytic; 1uF; 50V

C5 Disc; 220pF; X5F

DIODE     CR1, CR2, CR7 thru CR10 Silicon, signal, 1N4001

CR3 thru CR6 Zener; 7.5V; 1/2W

JACK  J1 Receptacle; Power

P2 25 Position; Male "D"

P4 15 Position; Male "D"

TRANSISTOR  Q1 thru Q3, Q5, Q7 NPN; 2N3904

Q4, Q6 PNP; 2N3906

RESISTOR   R1, R3, R4, R7, R9, R10, 4k7; 5%; 1/4W

R12, R13, R15, R16, R17 4k7; 5%; 1/4W

R2, R8 20k; 5%; 1/4W

R5 3k; 5%; 1/4W

R6 1k5; 5%; 1/4W

R11, R14 2k; 5%; 1/4W

R18 3k9; 5%; 1/4W

IC  U001 78L05 Voltage Reg.

U002 ICL7660 Inverter

U003 CA3140E

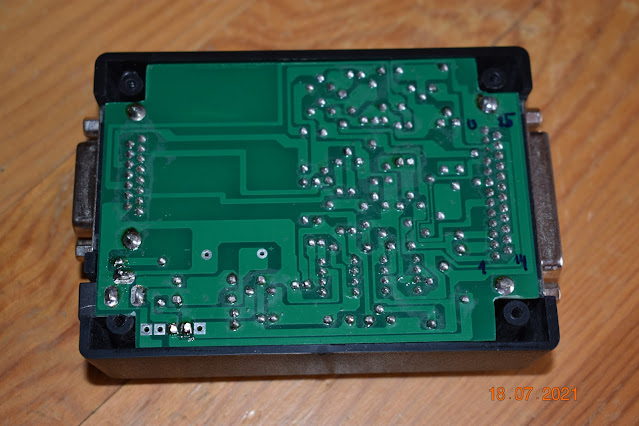

Do sfinalizowania  programatora wykorzystałem ogólnodostępną plastikową obudowę  Z-73 za około 8 zł,

Wyszło tak:

Jeśli nie masz ochoty na pracę twórczą możesz kupić już prawie gotowy na ALLEGRO

SQ5KWD

ANTENA CP22E

 POLECAM  bardzo ciekawy artykuł  kolegi HF5WWL na temat anteny  CP22E

 https://hf5wwl.blogspot.com/search?updated-max=2021-06-21T08:17:00%2B02:00&max-results=1

inne:

https://grzesiek-grzesiek.blogspot.com/2020/07/antena-2m-cp-22e.html

ANTENY MOXONA



Anteny Moxona na pasma 70 cm, 2 i 6 m

Jako uzupełnienie do opisanej uprzednio konstrukcji anteny Moxona dla pasm głównie krótkofalowych w tabeli 9.15.1 przedstawiany kilka wariantów anteny dla pasm 70 cm, 2 i 6 m. Zysk kierunkowy wynosi ok. 4 dB, stosunek tłumienia tył/przód 25 dB, szerokość listka głównego w poziomie 78 stopni, a w pionie 140 stopni; impedancja wejściowa około 50 Ω i WFS poniżej 1,2.

Pasma 70 cm i 2m

W numerze 5/2013 „Funkamateura” opisana jest konstrukcja łatwych do wykonania anten Moxona na pasma 2 m i 70 cm. Opisane anteny dają zysk kierunkowy około 3,5 dB i charakteryzują się stosunkiem przód/tył mniej więcej 20 dB. Ich wymiary podane są w tabeli 9.15.2. Do ich konstrukcji użyto prętów aluminiowych o średnicy 4 mm. Środkowe końcówki promiennika są wyklepane młotkiem na płask i wykonano w nich otwory o średnicy 2,5 mm. Można w nich nawiercić gwint M3. Antena jest zamontowana na plastikowej obudowie z przepustami M12 dla kabli. Końcówki reflektora i promiennika są dla ich mechanicznego ustabilizowania połączone za pomocą rurki plastikowej. Szczegóły konstrukcyjne anteny i sposób podłączenia kabla RG-58 pokazano na ilustracjach. Wywiercony w dolnej ściance obudowy otworek o średnicy 2 mm zapewnia wymianę powietrza i usuwanie gromadzącej się wilgoci. Przy montażu anteny na zewnątrz dobrze jest zabezpieczyć śruby przed korozją za pomocą silikonu.



Fot. 9.15.3 – 9.15.5 Konstrukcja mechaniczna

Dipol aperiodyczny



źródło:"Anteny łatwe do ukrycia"  OE1KDA

Pętlowy dipol aperiodyczny

W przedstawionym na ilustracji 2.7.1 dipolu szerokopasmowość uzyskuje się dzięki obciążeniu anteny za pomocą opornika, w którym tracone jest nawet do 50 % mocy nadajnika. Za tą cenę uzyskuje się szerokopasmowość 4:1 – 6:1 co pozwala np. na pokrycie wszystkich pasm amatorskich w zakresie 7-28 MHz. antena ta znana pod nazwą T2FD była dawniej stosowana przez marynarkę USA, a obecnie dzięki swojej prostocie jest stosowana w wielu sytuacjach awaryjnych.

Długość anteny L wynosi l/3 dla najniższej częstotliwości pracy, a odległość ramion dipola S – 1 %

długości tej fali. Dla pasm od 20 m wzwyż antena miałaby więc długość w przybliżeniu 7 m przy odstępie ramion 20 cm – co ułatwiałoby jej ukrycie.

Zasada pracy tego rodzaju anten polega na tym, że dzięki obciążeniu opornościowemu (w niektórych

konstrukcjach stosowane jest równoległe połączenie opornika i indukcyjności) uzyskuje się prawie

liniowy rozkład prądu na całej długości anteny niewiele zmieniający się w szerokim zakresie częstotliwości pracy. Współczynnik fali stojącej (WFS) leży poniżej 3:1, a przeważnie nawet poniżej 2:1.

Opis pochodzi z nr. 3/2003 austriackiego miesięcznika "QSP". Publikowane w literaturze wyniki pomiarów fabrycznych anten T2FD wskazują na różnice w stosunku do dipola -3,5 – -8 dB w zależności od pasma. Spotyka się także zalecenia aby przekładnię symetryzatora we własnych konstrukcjach obniżyć do 4:1.

Rys. 2.7.1. Wymiary i zawieszenie anteny



Tabela 2.1.7. Wymiary anteny dla różnych zakresów częstotliwości
