SPRZĘGACZ AH 3 i AH4 NIE TYLKO DO ICOM

 Pomysł zaczerpnięto z  http://tk8qd.net     Źródło: AA7OL

Automatyczne sprzęgacze AH-3 i AH-4  zostały zaprojektowane do współpracy z nadajnikami-odbiornikami ICOM wyposażonymi w kompatybilne złącza i aktywny obwód sterowania, realizowany za pomocą przycisku na panelu przednim.

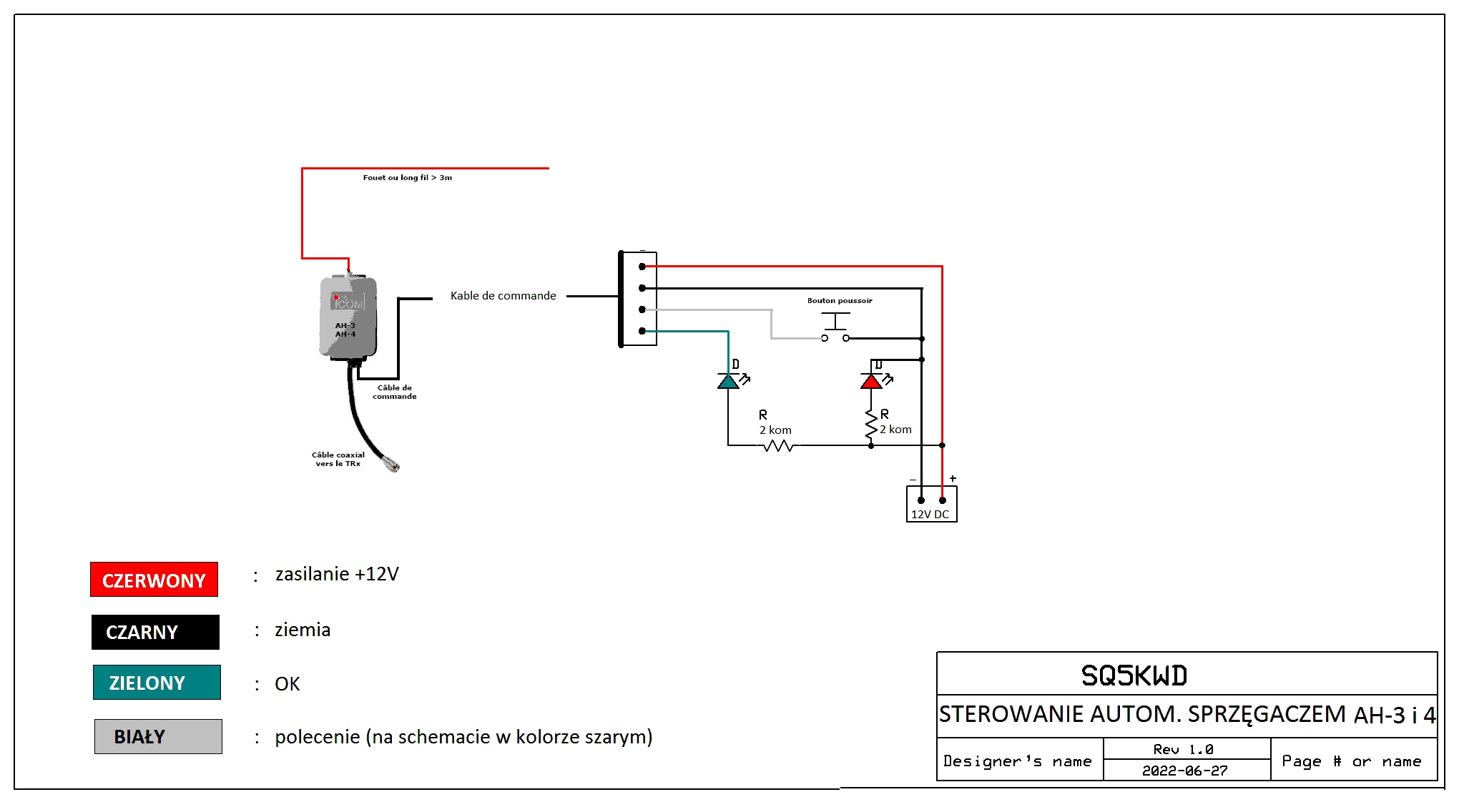

Możliwe jest jednak użycie tego sprzęgacza na dowolnym typie transceivera HF, wykonując poniższy układ:

Kabel sterujący

Kolor kabli nawiązuje do oznaczenia na listwie zaciskowej wewnątrz złączki.

Czerwony : zasilanie +12 V

Czarny     : ziemia

Zielony    : OK

Biały        : polecenie (w kolorze szarym na schemacie)

Funkcjonowanie

1.             Podłącz łącznik i włącz zasilanie

2.             Przełącz na transmisję 10-15 W (nośna CW)

3.             Naciśnij przycisk przez około 1 sekundę i puść

4.             Zapala się zielona  dioda LED, trwa proces strojenia

5.             Po kilku sekundach dioda gaśnie, strojenie jest zakończone

6.             Czerwona dioda LED sygnalizuje podłączenie zasilania

Rozwiązanie będzie testowane z transceiverem Kenwood przez kolegę ON5RDM, o efektach  niezwłocznie Was poinformuję.

cd. Z Kenwood TS 900 działa bez zarzutu

W ten sposób możesz skrzynkę ICOM zastosować do innego radia np Kenwdood.



SQ5KWD
