ODBIORNIK RX 80 cd

 Chciałbym przedstawić odbiornik homodynowy CW/SSB na pasmo 80m.

Temat trochę odgrzewany ale dość ciekawy  i rozwojowy. Jest to bardzo prosty i tani odbiornik, w tym konkretnym przypadku  na pasmo 80m.



Głównym elementem jest tani układ scalony MC3361C (koszt max 9 zł ) stosowany w profesjonalnych odbiornikach FM z   podwójną przemianą częstotliwości.



W odbiorniku wykorzystane zostały wewnętrzne struktury generatora w.cz., mieszacza i filtru aktywnego m.cz.

 Schemat blokowy odbiornika

Generator VFO pracuje w układzie Seiler’a z obwodem rezonansowym przestrajanym napięciem stałym w układzie z dławikiem  SMD, kondensatorami monolitycznymi, diodą pojemnościową i potencjometrem liniowym. Stabilność generatora VFO pozostawia trochę do życzenia, nie mniej jest wystarczająca i po krótkim czasie od włączenia i ustalenia temperatury częstotliwość stabilizuje się. Obwód wejściowy odbiornika, pomimo zastosowania dławików osiowych zapewnia odpowiednią szerokopasmowość, czułość i dopasowanie do mieszacza. Sygnał odbiorczy po detekcji wzmacniany jest w układzie amplifiltra z przełączaną szerokością pasma akustycznego odpowiednio dla telegrafii (CW) i fonii (SSB). Wzmacniacz słuchawkowo głośnikowy pracuje na popularnym układzie LM386N

W odbiorniku  zastosowałem cyfrowy odczyt częstotliwości  wykonany na mikrokontrolerze PIC16F64, skala cyfrowa po paru perturbacjach obecnie sprawuje się bez zarzutów na wyświetlaczu alfanumerycznym w moim przypadku 2x8 znaków wyświetla częstotliwość co 10 Hz

Dodaj podpis

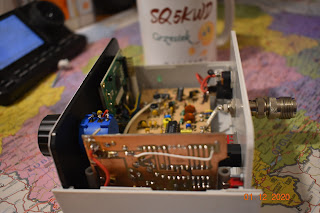

Odbiornik złożony z 2 płytek PCB ( odbiornika i cyfrowego odczytu częstotliwości ) zmontowany jest w taniej i wygodnej w obróbce obudowie plastikowej ZM-3. Prawidłowo zmontowany i zestrojony odbiornik umożliwia nasłuch stacji amatorskich CW i SSB w paśmie 80 metrów przy użyciu anteny dipolowej lub drutowej (Long-Wire)

Linki:

lidia

skala cyfrowa

Jeśli jesteś zainteresowany plikiem wsadowym do PIC-a  -  napisz

ELEMENTY ODBIORNIKA

REZYSTORY

22om – 1szt; 47om - 2szt; 220om – 1szt; 1k – 1szt; 2k2 – 1szt; 7k5 - 1szt; 100k - 2szt; 1M -  1szt;     10k montaż – 2szt    razem = ok 1zł

KONDENSATORY

10p - 1szt; 22p - 1szt; 3-10p -1szt; 100p - 2szt; 270p - 2szt; 680p - 2szt; 1n - 1szt; 10n - 2szt; 47n - 3szt; 100n – 5szt; 10u - 1szt; 100u - 5szt ;60pf trymer – 1  razem = ok  8zł

POZOSTAŁE

1k potencjometr – 1 ; 50k potencjometr – 1; razem= 2zł

10k- 10 obrotowy – 1szt  razem 12 zł

10uH oś – 2szt; 10uH smd 1206 – 1szt ; 100uH oś – 1szt  = razem  0.40 zł

LM3361C – 1szt; 1N4007 – 1szt; LM386N – 1szt; 78L8 – 1szt; BB104G – 1szt; BF245 – 1szt  razem=18zł

ELEMENTY SKALI CYFROWEJ

PIC16F64 - 1

2N2369 lub dowolny np. BC107

cdn.
